PROFINET
PROFINET est un standard de communication ouvert pour l'automatisation industrielle. Il a été créé par l'organisation des utilisateurs PROFIBUS, qui compte plus de 1200 membres, et développé par Siemens.
Recherche sur Google Images :
Source image : www.ferret.com.au Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur. |
Page(s) en rapport avec ce sujet :
- PROFINET est le standard Ethernet industriel pour l'automatisation industrielle développé par l'association PROFIBUS Mondial qui prend en compte les ... (source : techniques-ingenieur)
- PROFINET est le standard Industrial Ethernet ouvert du Profibus User Group. L'évolution de PROFINET se traduit pour les réseaux industriels par une... (source : swe.siemens)
- PROFINET est le standard innovant Industrial Ethernet qui permet une communication depuis le niveau gestion et entreprise jusqu'au niveau de terrain.... (source : univ-reims)
PROFINET est un standard de communication ouvert pour l'automatisation industrielle. Il a été créé par l'organisation des utilisateurs PROFIBUS, qui compte plus de 1200 membres, et développé par Siemens. De par son ouverture et son caractère non propriétaire, le standard PROFINET permet l'utilisation de tout type et toutes marques de matériel. La première version de ce standard a été publiée en août 2001. PROFINET est normalisé CEI 61158 et CEI 61784.
PROFINET et le modèle OSI
PROFINET est basé sur Ethernet et mise toujours sur l'IEEE 802.3u : Fast Ethernet 100Mbit/s. PROFINET utilise TCP/IP mais aussi les standards de technologie de l'information (serveur Web : HTTP, e-mail : SMTP, transfert de fichiers : FTP). PROFINET permet l'utilisation de la technologie XML. PROFINET supporte le protocole SNMP, particulièrement utile pour la maintenance à distance et le diagnostic réseau.
Modèle OSI | Modèle TCP/IP | Protocoles |
---|---|---|
7 - APPLICATION | APPLICATION | HTTP, SMTP, SNMP, FTP, (XML) |
6 - PRESENTATION | APPLICATION | HTTP, SMTP, SNMP, FTP, (XML) |
5 - SESSION | APPLICATION | HTTP, SMTP, SNMP, FTP, (XML) |
4 - TRANSPORT | TRANSPORT (TCP/UDP) | TCP |
3 - RESEAU | INTERNET (IP) | IP |
2 - LIAISON DE DONNEES | ACCES RESEAU | Ethernet (802.3U : Fast Ethernet) |
1 - PHYSIQUE | ACCES RESEAU | codage dépendant du médium |

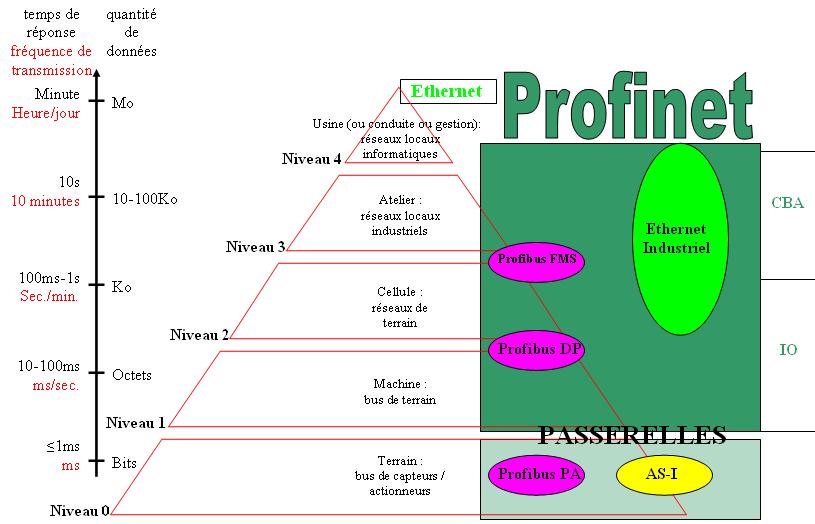

PROFINET et la pyramide CIM
PROFINET permet une intégration facile de tout bus de terrain (pas uniquement PROFIBUS), grâce aux passerelles particulièrement conçues à cet effet. PROFINET est un standard complet, qui répond à l'ensemble des exigences relatives à la mise en œuvre d'Ethernet dans l'automatisation. PROFINET couvre des besoins qui vont du niveau terrain au niveau conduite.
