La fonction ET (AND en anglais) est un opérateur logique de l'algèbre de Boole. À deux opérandes, qui peuvent avoir chacun la valeur VRAI ou FAUX, il associe un résultat qui a lui-même la valeur VRAI uniquement si les deux opérandes ont la valeur VRAI.

Équation
L = a \cdot b
Table de vérité
Entrées Sortie
a b L
0 0 0
0 1 0
1 0 0
1 1 1
Exemple d'utilisation
Le circuit intégré 7408 intègre quatre portes logiques du type ET.
Illustration
La lampe s'allume si on appuie sur «a» ET «b» et uniquement dans ce cas là. La fonction «ET» est caractérisée par des interrupteurs NO (normalement ouvert) montés en série.
Schéma

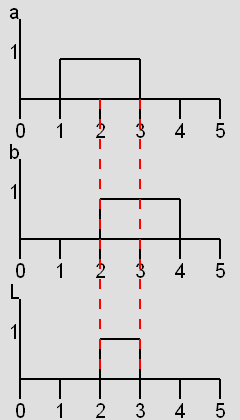

Chronogramme
Symbole
Symbole ANSI
Conjonction
PQ
